Auto-Scan:

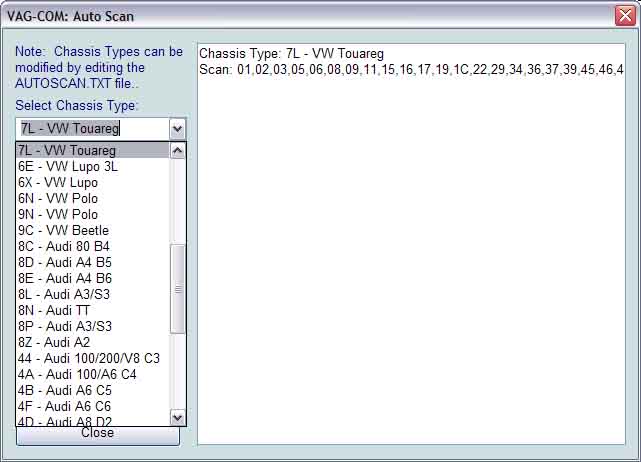

  1. Ga naar:   [Auto-Scan]   en selecteer  OF  het juiste Chassis Type,  OF  Auto Detect (alleen CAN)
    1. [Auto Detect] (alleen CAN) is alleen mogelijk bij nieuwere auto's waarbij het diagnose systeem volledig op CAN gebaseerd is. VCDS detecteert dan automatisch welke modules er aanwezig zijn in deze auto en doet een Autoscan op alleen de aanwezige Modules. Dat maakt de Autoscan beduidend sneller.
    2. [Select Chassis Type],    als je het chassis type (chassis code) niet weet kijk dan  hier  of  hier  of op positie 7 en 8 van het VIN: [01-Engine] of [25-Immobilizer] - [Measuring Blocks-08], Groep 081-1.
  2. N.B.   standaard is [Include Airbags] niet aan-gevinkt bij 1J modellen vanwege 2000-2001 VW Golf/GTI/Jetta/Beetle Airbag System probleem.
  3. dan naar:   [Start];       dit kan een paar minuten duren (tot ca. 20 minuten).

Het fout-geheugen slaat alle permanente en sporadische foutmeldingen op. Als een foutmelding voorkomt en blijft bestaan voor tenminste twee seconden, dan wordt hij geclassificeerd als een permanente foutmelding (foutmelding buiten-temperatuur tenminste 60 seconden, koelvloeistoftemperatuur tenminste 30 minuten bij draaiende motor). Als een foutmelding niet nogmaals optreedt, dan wordt hij geregistreerd als intermittent. Als het kontakt wordt aangezet dan worden alle bestaande foutmeldingen automatisch opnieuw ingedeeld als 'sporadisch' en zullen alleen dan als 'permanent' genoteerd worden als ze opnieuw verschijnen na het testen.
Sporadische fouten welke na 50x rijden (kontakt aan gedurende min. 5 minuten en voertuigsnelheid minimaal 30 kmh) niet meer voorkomen, worden automatisch gewist (behalve het falen van een Regelmodule).

N.B.  Schrik dus niet meteen als in deze module fouten tevoorschijn komen, want de oorzaak kan al een tijd geleden zijn opgelost (er zijn wel eens tijdelijke ongemakken (niet lekker functionerende klep ofzo) die vanzelf weer verdwijnen, maar intussen wel een fout hebben achter gelaten.

Soms staat er bij de foutcode het woord Intermittent. Dat betekent 'met tussenpozen verschijnend'. Er is dus w.s. niet iets definitief kapot, maar af en toe een 'malfunction'. Ook hierbij geldt: foutcode wissen, eindje gaan rijden en het geheugen opnieuw uitlezen.

Dus: als hier fouten tevoorschijn komen:   fouten wissen   eindje gaan rijden en het geheugen opnieuw uitlezen.

Een lijst met foutcodes is hier aanwezig.

AutoScan.txt
De Module [Automatische-Scan] (uk: Auto-Scan) maakt gebruik van een file (AutoScan.txt) op je pc om te zien welke Modules er in je auto zitten. Als de [Automatische-Scan] naar je mening erg weinig Modules vindt, kan het lonend zijn 1) jouw file AutoScan.txt te vervangen door de AutoScan.txt die hier aanwezig is. Die file is volgens vag-com-dealer rCs door Ross-Tech 'vrijgegeven', dus je mag er aan 'knoeien' (verprutsen) wat je wilt. (Even renamen naar 'AutoScan.txt'). Als je daarna nog steeds vindt dat er weinig Modules gevonden worden kun je 2) de module [Regelmodule Zoeken] (uk: Controle Module Finder) starten die je auto consequent afzoekt. Ben je nog steeds niet tevreden 3) doe dan een [Automatische-Scan] met als auto 'XX, Total 93 ECU's'.
De file AutoScan.txt op deze site is door Niels Ezerman met veel werk gecontroleerd. Combineer 'm niet met een oudere versie omdat deze versie gechecked is met elk ECU nummer op de aanwezigheid van alle Modules.
Handig en leuk: de file autoscan.txt is domme kale ascii. Haal 'm in Notepad, kopiëer de regel met jouw merk-model, zet die als bovenste (na de commentaarregels) en haal alle niet-aanwezige modules er uit. De volgende Autoscan in je auto gaat nu heerlijk snel.

Codering van Modules
In de AutoScan van een recente versie van VAG-COM staat bij elke Module welke codering daarin is toegepast. Bijzonder handig! Save een AutoScan van jouw auto dus zorgvuldig. Als je aan het prutsen bent geweest met de Recode optie, dan kan je uit een oudere AutoScan nog de originele codering halen.

[Copy Results]
Als je dit Auto-Scan scherm sluit dan ben je alle gegevens in de output box kwijt. Als je de gegevens wilt bewaren, klik dan op [Copy Results] (= crtl-c), daarna kun je de gegevens kopieren (ctrl-v) naar het programma van jouw keuze, bv. MS Word of Notepad.

[Print Results]
Deze knop stuurt de gegevens naar de printer.

[Clear Results]
Deze knop wist de gescande gegevens. Dit haalt NIET de fout weg die in het foutgeheugen staat. Daarvoor moet je naar elke controller apart gaan en op [Clear Codes] klikken, dan pas wordt de fout uit het foutgeheugen gewist.

[Close]
Om terug te gaan naar het Hoofd Scherm.

Hier staat een voorbeeld van het resultaat van een Auto-Scan

VAG-COM Versie: HZH 504.1-UD

Chassis Type: 1J - VW G/J/B Mk4
Scan: 01 02 03 08 16 15 17 19 22 35 46 56

-------------------------------------------------------------------------------
Adres 01: Motor
   Regelmodule: 038 906 019 AQ
   Component: 1,9l R4 EDC G400SG  1230
   Codering: 00002
   Dealer #: WSC 01317
Geen Fout Code Gevonden.
Gereedheid: N/A

-------------------------------------------------------------------------------
Adres 03: ABS Remmen
   Regelmodule: 1C0 907 379 D
   Component: ASR FRONT MK60      0103
   Codering: 0021505
   Dealer #: WSC 01317
Geen Fout Code Gevonden.

-------------------------------------------------------------------------------
Adres 08: Climate Control
   Regelmodule: 3B1 907 044 C
   Component: CLIMATRONIC     C 0.7.0
   Codering: 01000
   Dealer #: WSC 01317
Geen Fout Code Gevonden.

-------------------------------------------------------------------------------
Slaat adres 15-Airbags over

-------------------------------------------------------------------------------
Adres 17: Instrumenten
   Regelmodule: 1J0 920 825 CX
   Component: A4-KOMBIINSTR. VDO V09
   Codering: 07114
   Dealer #: WSC 00024
   IMMO-IDENTNR: VWZ7Z0Y2898811
Geen Fout Code Gevonden.

-------------------------------------------------------------------------------
Adres 19: CAN Gateway
   Regelmodule: 6N0 909 901
   Component: Gateway K<->CAN    0001
   Codering: 00006
   Dealer #: WSC 00000
Geen Fout Code Gevonden.

-------------------------------------------------------------------------------
Adres 46: Comfortsysteem
   Regelmodule: 1J0 959 799 AH
   Component: 4E Zentral-SG Komf. 0001
   Codering: 04096
   Dealer #: WSC 01317
Geen Fout Code Gevonden.

-------------------------------------------------------------------------------
Adres 56: Radio
   Regelmodule: 3B0 035 186 D
   Component: Radio          BNO 0102
   Codering: 00400
   Dealer #: WSC 00000
Geen Fout Code Gevonden.

Einde   --------------------------------------------------------------------------------------------------

Deze pagina is voor het laatst bijgewerkt op 10 december 2009. Bron: Ross-Tech    TDIclub.nl Svendelaer
