OBD-II stekker, pinaansluitingen

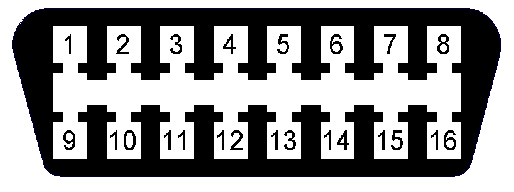

De OBD-II stekker heeft een gestandaardiseerde hardware interface: de  vrouwelijke  16-pin (2x8) J-1962 connector.
In tegenstelling tot de OBD-I connector, is de OBD-II connector in principe altijd gelegen aan de bestuurderszijde van de passagiersstoel naast de middenconsole, op maximaal 1 meter van het stuur.

De Society of Automotive Engineers (SAE) definieert de pinout van de connector (vrouw) als volgt:
  Pin 1    -   Pin 9    -
  Pin 2    Bus positive Line of SAE J-1850   Pin 10    Bus - SAE J-1850
  Pin 3    -   Pin 11    -
  Pin 4    massa chassis   Pin 12    -
  Pin 5    massa signaal   Pin 13    -
  Pin 6    CAN High (J-2284)   Pin 14    CAN Low (J-2284)
  Pin 7    K-line ISO 9141-2   Pin 15    L-line ISO 9141-2
  Pin 8    -   Pin 16    constante plus (accu 12V plus)

Pins '-' zijn soms in gebruik voor merk/model specifieke toepassingen.
Pin 16 staat altijd 12 Volt op, ook als er geen sleutel in het contactslot zit.
