DSG    slippende koppeling?
Onderstaand is toepasbaar op de 7-speed DSG van VAG auto's.

Als je de DSG verdenkt van een slippende koppeling, begin dan niet in VCDS naar de positie van de koppeling te kijken.
Begin wel met het vergelijken van aandrijfas 1 & 2 met het toerental van de motor.

GEEN slip:  als beide aandrijfassen overeenkomen met het toerental van de motor dan slipt de desbetreffende koppeling niet.
WEL slip:  als de aandrijfas van de in gebruik zijnde versnelling verschilt van het toerental van de motor, dan slipt de koppeling wel.

Soms zie je gelijktijdige slip op beide koppelingen tijdens het wegrijden in de 1e versnelling, maar nooit geheel de K1 koppeling gebruikt voordat K2 inkomt om de 2e versnelling in te schakelen. Maak je niet ongerust, dit is gebruikelijk. Behalve natuurlijk bij buiten-proportionele slip.

[Start VCDS]  -  [02-Versnellingsbak]  -  [Meetwaardeblokken-08]  -  [Groep 005]
005,1  transmission input, speed 3 (G641)
005,2  engine speed, (G28/CAN)      gelijke waarde als G641, maar G28 is via CAN
005,3  transmission input, speed 1 (G632)   aandrijfas 1
005,4  transmission input, speed 2 (G612)   aandrijfas 2

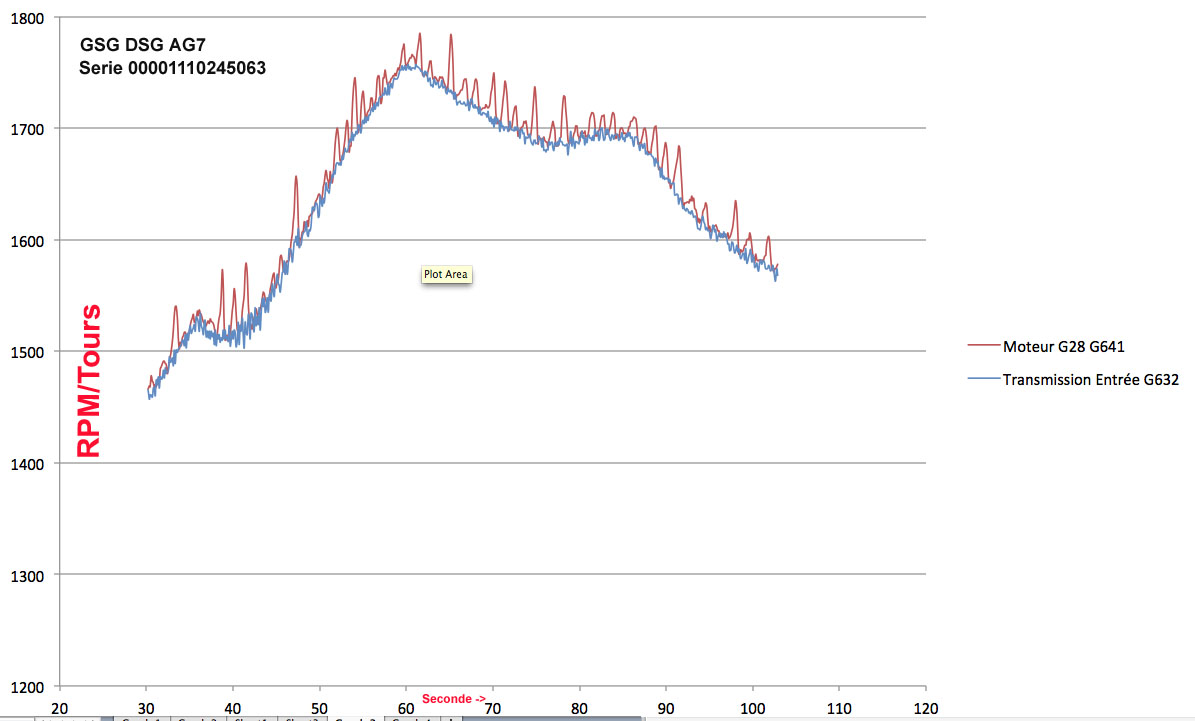

log van groep 005 blok 2 en blok 3

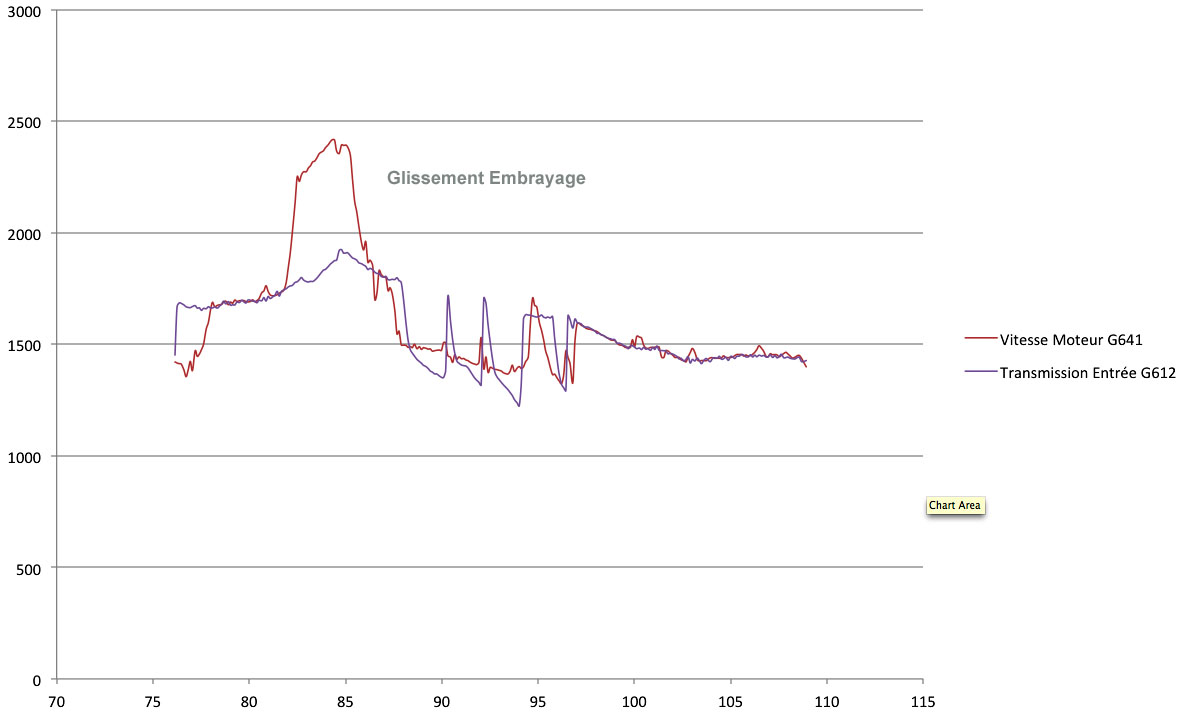

log van groep 005 blok 2 en blok 4
klik op een grafiek voor groter formaat

Conclusie:  een duidelijk slippende koppeling die nodig moet worden vervangen.

leesvoer


DSG    koppeling, hoe ver versleten?
Onderstaand is toepasbaar op de 7-speed DSG van VAG auto's.

Met VCDS kun je ook bekijken hoe ver de koppeling is versleten. Naarmate de koppeling meer verslijt wordt die slijtage gecorrigeerd door de plunjers van het hydraulische regelapparaat (mechatronic). Als de maximale aanpassing is bereikt (rond 17 mm), dan krijg je een foutmelding ("limit reached"). Dus de adaptation waarde is een aanwijzing van de staat van de koppeling. Als hij nieuw is ligt de waarde rond de 11 mm.

[Start VCDS]  -  [02-Versnellingsbak]  -  [Meetwaardeblokken-08]
[Groep 095, blok 3] geeft de aanpassingswaarde van koppeling 1.
[Groep 115, blok 3] geeft de aanpassingswaarde van koppeling 2.

leesvoer

Deze hele pagina:  dank aan Alex.

Deze pagina is voor het laatst bijgewerkt op 19 oktober 2013.
